        塑膠模具設計之液壓馬達側向抽牙機構設計

        發布時間:2022-05-21來源:山東液壓馬達轉向器生產廠家

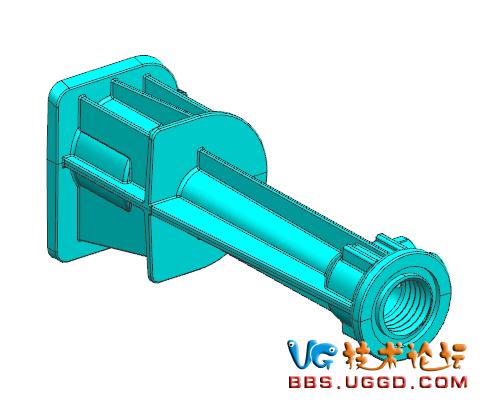

        在模具設計過程中,我們偶爾會碰到一些比較頭疼的機構,比如側向倒扣里面還帶螺紋,這類產品我們得一邊脫牙一邊抽芯,我來給大家分享這種機構:

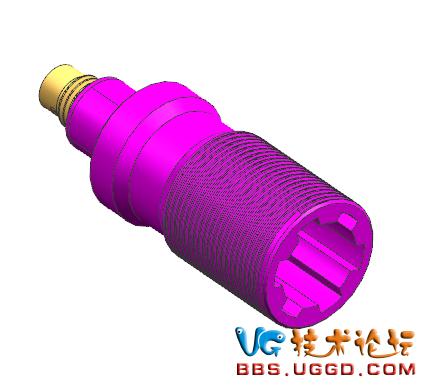

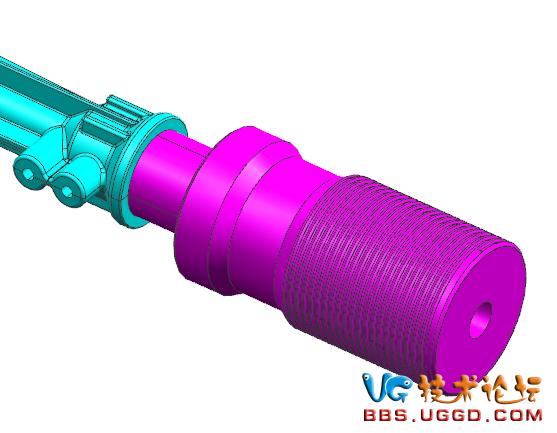

        1.首先將滑塊鑲件設計出來,端部要設計螺紋,便于一邊旋轉一邊抽芯,如圖所示:

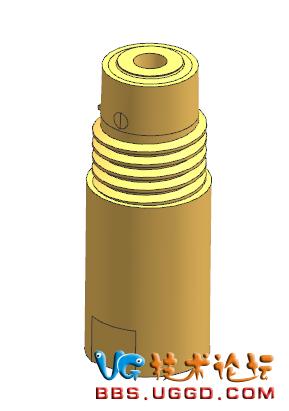

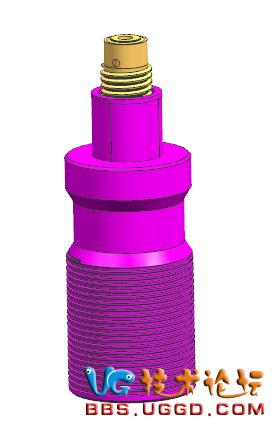

        2.為了方便加工,內牙需單獨做鑲件,用螺絲與大滑塊鑲件鎖緊,并設計管位,如圖所示:

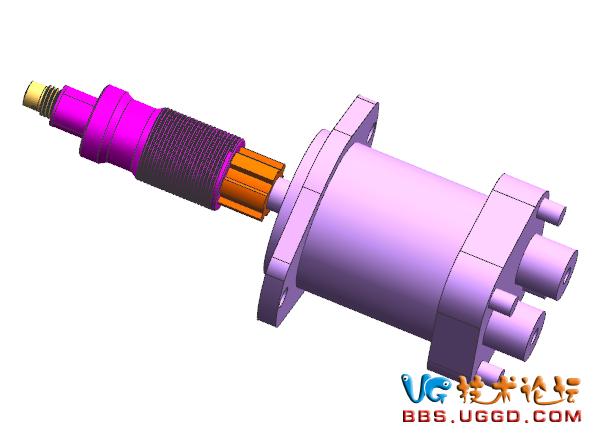

        3.滑塊鑲件設計六邊槽,與液壓馬達連接定位,如圖所示:

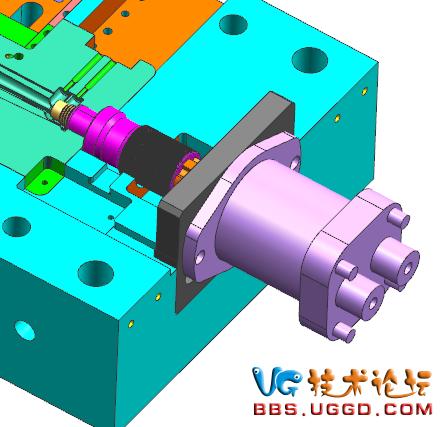

        4.設計固定板將液壓馬達機構固定在B板上,用螺絲鎖緊,如圖所示:

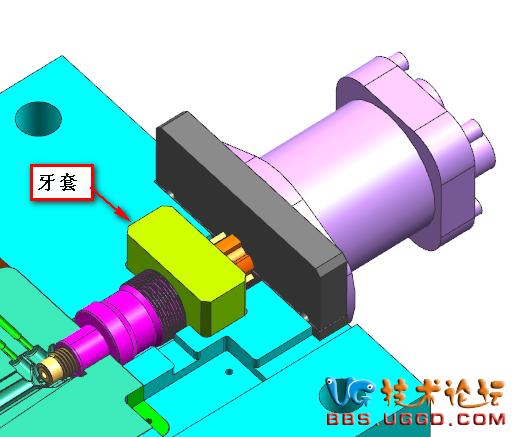

        5.設計牙套與滑塊鑲件配合,便于一邊旋轉一邊佢后抽芯,且用螺絲固定在B板上,如圖所示:

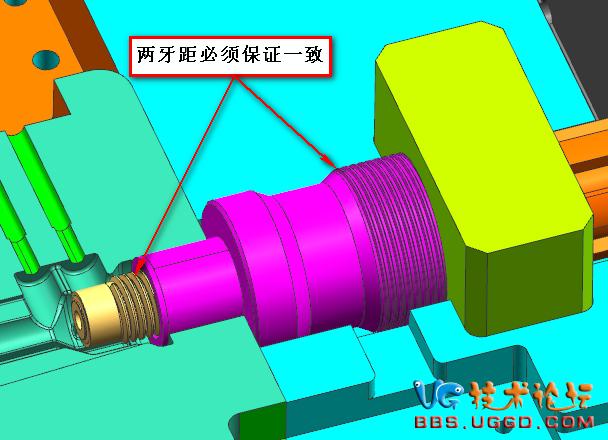

        6.螺紋的設計要點:兩牙距必須一直,才能保證脫牙時不拉傷,如圖所示:

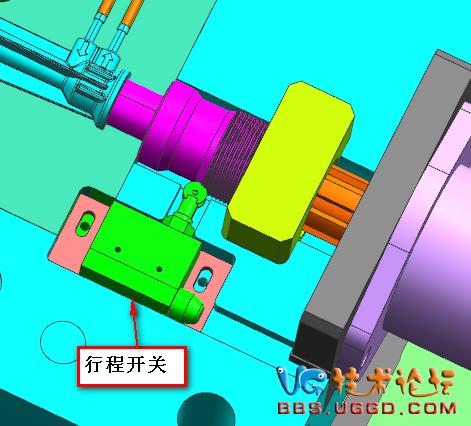

        7.控制液壓馬達的停轉,必須設計行程開關,如圖所示:
